Termoregolazione Professionale
Centraline di gestione cascata e gestione circuito secondario
Plus
Nelle moderne realtà residenziali e commerciali, le centraline di gestione cascata assumono un ruolo fondamentale nel controllo e nell’ottimizzazione degli impianti termici civili.
Questi dispositivi intelligenti permettono di coordinare il funzionamento di più generatori di calore garantendo una gestione efficiente e modulare della produzione di calore in base alle reali esigenze termiche dell’edificio.
CENTRALINA OMEGA
La centralina di gestione OMEGA rappresenta la soluzione più tecnologicamente avanzata per il controllo di impianti termici complessi, per la gestione di circuiti secondari diversificati e per la telegestione dell’intera centrale termica. Caratterizzata da un alto livello di professionalità, questa centralina rappresenta la soluzione ideale per applicazioni industriali e civili che richiedono un controllo preciso ed efficiente degli impianti termici.
Disponibile in due versioni, una STANDARD ideata per sistemi più semplici fino a 4 generatori in cascata, e una PLUS che meglio si adatta a impianti complessi con più di 4 caldaie o configurazioni avanzate di circuiti secondari, garantendo la gestione completa anche in scenari più articolati.
CARATTERISTICHE PRINCIPALI
- La centralina permette di gestire in modo semplice ed efficiente una cascata di generatori, ottimizzando il rendimento energetico dell’impianto.
- Consente la gestione di configurazioni di circuiti secondari differenti, fino ad un massimo di 2 circuiti miscelati, 1 circuito diretto e 1 circuito carico bollitore (con la versione standard).
- Flessibilità totale nell’adattarsi alle esigenze dell’impianto.
- Possibilità di realizzare schemi tipologici ad hoc per le configurazioni più complesse grazie ad una gestione “a punti” degli elementi dell’impianto.
- Grazie alla gestione integrata e alla possibilità di monitoraggio continuo, l’impianto è sempre sotto controllo, riducendo al minimo il rischio di malfunzionamenti o inefficienze.
- Segnalazione di allarmi via internet, applicazione ed e-mail.
- Storicizzazione dei dati.
- Rapidità di intervento con interventi mirati grazie ad una diagnostica veloce e precisa.
- Protocollo MODBUS integrato di serie.

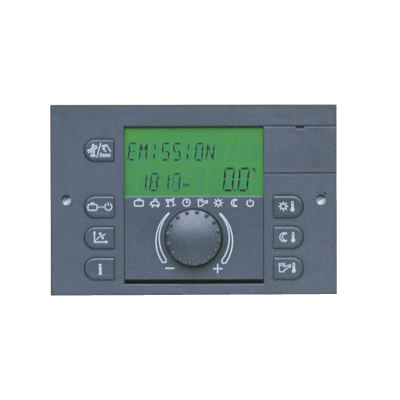

CENTRALINA THETA
Il sistema di controllo THETA è la soluzione più evoluta per gestire comfort e consumi di energia di sistemi di generatori in cascata complessi anche con integrazione di energia rinnovabile (solare termico). La piattaforma hardware nasce per permettere un’espansione del sistema di controllo creando una rete (max 5 centraline) che permette la gestione fino a 40 caldaie ed il controllo di massimo 15 zone (10 miscelate e 5 dirette). Questa centralina di gestione cascata dispone anche di un sistema di Telegestione (opzionale) via web.
CARATTERISTICHE PRINCIPALI
- Sistema di controllo e gestione della potenza dei generatori in cascata (MAX 8 Smile Energy MK con una centralina), che permette di mantenere l’efficienza di ciascuno in linea con il valore ottimale (Ottimizzazione dei consumi).
- Possibilità di gestire completamente la centralina da remoto, attraverso l’uso del comando RS (opzionale) o via WEB, utilizzando il Kit con interfaccia ADSL ad elevata velocità di trasmissione dati.
- Possibilità di interfaccia del sistema con un controllo centralizzato, utilizzando il Kit Clima Control, cosi che attraverso segnale 0-10V possano essere gestiti i generatori in base alla temperatura o alla potenza.
- Possibilità di intervenire su tutti i parametri e a tutti i livelli, per una customizzazione precisa della gestione generatori/impianto a garanzia di massima efficienza e comfort.
- Controllo dei generatori in base alla differenza di temperatura tra set impostato e valore rilevato sull’impianto (equilibratore di portata/scambiatore a piastre) dalla sonda.
- Gestione carico bollitore A.C.S., di tipo standard o Solare con doppio scambiatore (uscite e ingressi dedicati).
- Gestione completa dell’integrazione di energia rinnovabile (Solare Termico) sulla produzione dell’A.C.S. (uscite e ingressi dedicati).
- Gestione completa di max tre zone impianto, di cui max 2 miscelate, sempre disponibili, con possibilità di controllo ambiente per ognuna, attraverso comando RS (opzionale) o semplice cronotermostato (opzionale).
- Max 5 THETA in configurazione master-slave

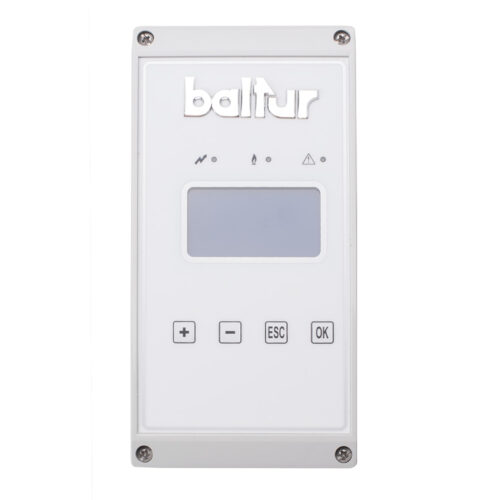

CENTRALINA ALPHA
Il sistema di controllo ALPHA rappresenta la soluzione che semplifica la gestione di sistemi termici complessi di generatori in cascata, realizzando anche funzioni di termoregolazione e integrazione da fonti rinnovabili (solare termico). La centralina «master», è stata progettata con un software dotato di schemi gestione impianto preimpostati, pronti per essere selezionati ed avviare un’autoconfigurazione che accelera e semplifica la fase di start-up. Anche per questo sistema di gestione cascata è disponibile un sistema di Telegestione dedicato via web (opzionale).
CARATTERISTICHE PRINCIPALI
- Possibilità di comunicazione con generatore singolo (solo termoregolazione sistema termico) e con sistemi aventi generatori in cascata (MAX 9 Smile Energy MK con una centralina).
- Possibilità di gestire completamente la centralina da remoto via WEB, utilizzando i Kits con interfaccia ADSL ad elevata velocità di trasmissione dati o GSM con antenna remota (2 m di serie).
- Sistema SMART di selezione impianto, possibilità di selezionare lo schema più appropriato tra 8 disponibili preimpostati.
- Possibilità di intervenire su tutti i parametri e a tutti i livelli, per una customizzazione precisa della gestione generatori/impianto a garanzia di massima efficienza e comfort.
- Doppio sistema di gestione dei generatori in cascata, per adeguare l’erogazione di potenza in base al tipo di utenza ed impianto: di default è attiva la gestione a «bilanciamento di potenza», che permette la massima modulazione della potenza con un controllo della rotazione dei generatori in accensione e funzionamento.
- Controllo dei generatori in base alla differenza di temperatura tra set impostato e valore rilevato sull’impianto (equilibratore di portata/scambiatore a piastre) dal sensore COLLETTORE/EQUILIBRATORE.
INTERFACCIA 0-10V
Il modulo 0-10V permette di gestire con logica di modulazione di potenza oppure di temperatura il funzionamento di caldaia, tramite il posizionamento di jumper. Dispone di un ingresso dal controllore esterno e di un’uscita verso caldaia. E’ possibile usare un contatto pulito (contatto C-NO) del modulo per comunicare un’anomalia oppure l’avvenuta accensione del bruciatore. Il suo alloggiamento è in un’apposita sede all’interno del cruscotto di caldaia.
SCHEDA INTERFACCIA MODBUS
l Gateway MB-OTG è progettato per interfacciare sistemi che utilizzano il protocollo MODBUS (PLC, PC Industriali, Sistemi di supervisione, ecc.) con generatori di calore della gamma SMILE ENERGY, MCI che utilizzano il protocollo OpenTherm.
Ciascun gateway può assumere un indirizzo MODBUS impostabile tramite un selettore rotativo, tra 16 e 23; pertanto è possibile utilizzare anche più di un gateway (fino ad 8) sullo stesso bus, qualora ci fosse la necessità di controllare più di un generatore.
Le caratteristiche del modello sono:
- Contenitore plastico di dimensione 30 mm X 55 mm (altezza 20 mm, morsetto elettrico escluso)
- Alimentazione a 12 Vdc (corrente continua)
- Interfaccia RS485 verso il Master MODBUS
- Connessione optoisolata verso il generatore di calore
- Protocollo di comunicazione MODBUS
