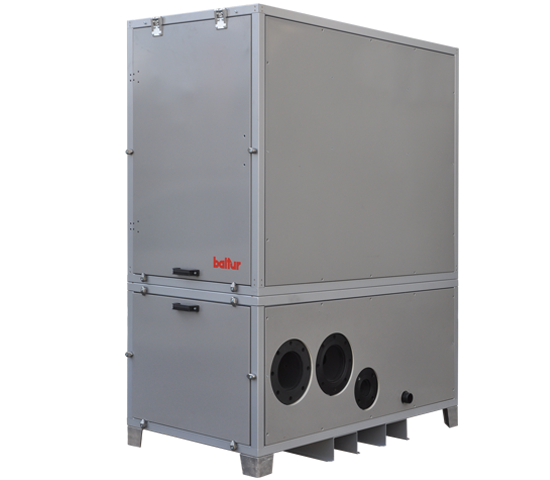

Serie MCS HIDRO.2

Modulo termico modulare a condensazione con idronica a bordo

Elevatissimi rendimenti termici.
Doppio bruciatore ad aria soffiata a premiscelazione totale a bassissime emissioni di NOx e CO.
Gestione in cascata degli elementi.

Serie MCS HIDRO.2

Vedi i prodotti della serie

Modulo termico costituito da un telaio autoportante protetto da un trattamento di cataforesi e successiva verniciatura con mantellatura in acciaio trattato per resistere all’esterno. Entrambe le mantellature riportano internamente un isolamento in stiferite da 20 mm di spessore rivestito con pellicola d’alluminio.
I moduli termici sono composti da:
- uno o più elementi termici (Generatori di calore del tipo a condensazione) con bruciatore premiscelato;
- regolatore di sequenza climatico digitale con capacità di controllo fino a 8 elementi, predisposto per il funzionamento a temperatura scorrevole;
- predisposizione per la produzione ACS;
- collettori mandata e ritorno impianto in acciaio flangiati e isolati;
- collettore gas in acciaio;
- collettore in polipropilene per scarico condense e per scarico di ogni singolo elemento termico.
Ogni elemento termico è costituito da:
- scambiatore di calore primario in acciaio inox;
- bruciatori ad aria soffiata a premiscelazione totale a bassissima emissione di NOx e CO;
- doppia elettrovalvola gas di sicurezza con rapporto aria gas costante (pneumatica);
- elettroventilatore scarico fumi ad alta prevalenza a controllo elettronico della velocità;
- circolatore ad alta prevalenza per ogni elemento;
- camera di degasazione con valvola automatica di sfogo aria;
- pressostato differenziale di sicurezza circolazione acqua montato su ogni singolo elemento ErP;
- pressostato di controllo minima pressione acqua.
Modulazione totale sia in riscaldamento che in sanitario.
Elevatissimi rendimenti termici (Dir. 92/42 CEE).
Classe di emissioni NOx 5 (secondo EN 483 - EN656).
Protezione elettrica IPX4D.
Quadro di controllo con protezione e con predisposizione per collegamenti ad alimentazione elettrica.
Pannello strumenti per ogni elemento termico, con scheda elettronica a microprocessore di controllo e accensione:
- sensori NTC per rilevamento temperature di mandata e ritorno;
- impostazione della temperatura desiderata in riscaldamento;
- accensione elettronica;
- programmazione e sviluppo della potenza in funzione delle esigenze;
- funzioni antigelo e antibloccaggio circolatori con post circolazione programmabile;
- diagnostica completa con segnalazionie dei blocchi.
Attacchi scarichi fumi singoli predisposti per l’abbinamento in batteria.
Dispositivi di sicurezza , di protezione e di controllo omologati (INAIL) installati a all’interno del modulo costituiti da:
- valvola di sicurezza 5,4 bar;
- bitermostato di regolazione e di blocco;
- pressostato di massima;
- pressostato di minima;
- manometroconrubinetto portamanometro;
- termometro con pozzetto per controllo;
- valvola di intercettazione combustibile (opzionale).
Possibilità di collegamento in batteria (in serie) Fino a 4 moduli pari a una potenza massima di 2143 kW e fino a un massimo di 20 moduli con gruppi da 4 per ottenere una potenza utile complessiva di 10.715 kW.
Kit equilibratore di portata (accessorio).
Massimo numero di zone controllabili 10 (a richiesta).
Sistema di controllo a distanza a richiesta.
Kit circolatore modulante con controllo 0-10 volt opzionale (contattare la sede).
